项目简介：

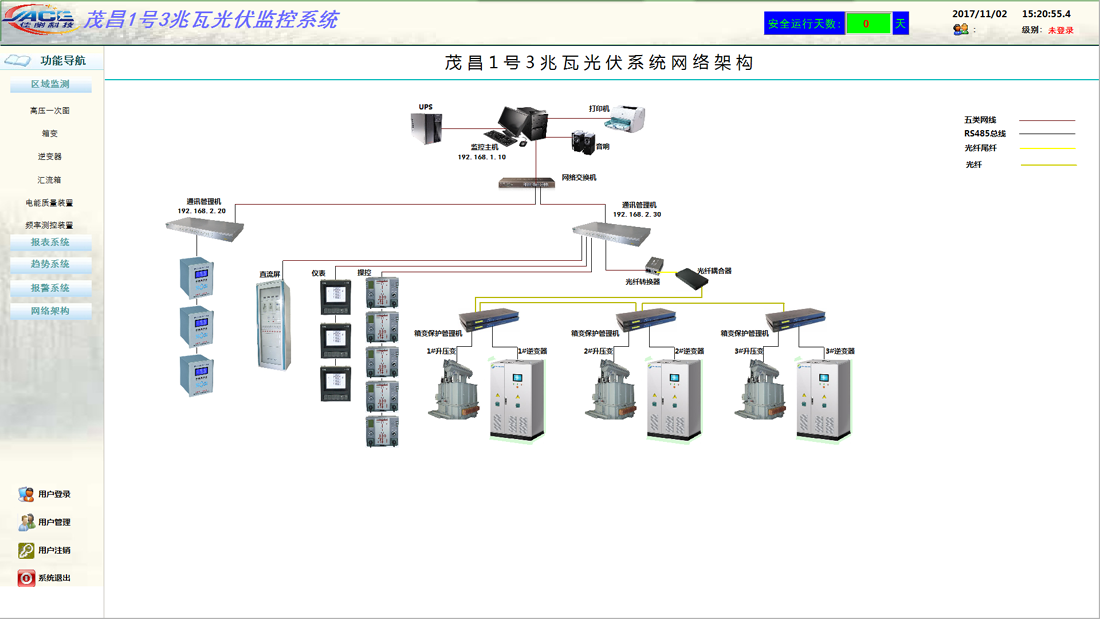

泰恩斯(茂昌1号3兆瓦)光伏项目位于中国山东东营市经济开发区北一路121号。此光伏系统最大的特点就是光伏太阳能板产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后接入市电，并网系统中所产生电力除了供给交流负载外，多余的电力反馈给电网。在阴雨天或夜晚，光伏阵列没有产生电能或者产生的电能不能满足负载需求时就由电网供电。现场将高压站保护、GPS对时装置、电能质量、频率测控等装置接入后台系统其中汇流箱、逆变器、箱变保护通过光纤接入高压站的监控系统，实现对整套光伏系统的硬件设备的运行状态、各个电参量进行实施监控。同时也将高压站保护的遥测遥信及相关事件记录上传给东营供电局。

实现功能

1. 遥测：汇流箱的电流电压，逆变器的电流电压功率及各个时间段的发电量，箱变保护的电参量数据及高压站内电能质量、频率电压测控、保护的各个电参量。

2. 遥信：汇流箱、逆变器的运行状态和报警信息。箱变保护、高压站保护、电能质量、频率测控装置的告警信息。

施工时间

2017.5.10-2017.5.23

接入装置：

1、 阳光汇流箱 39台

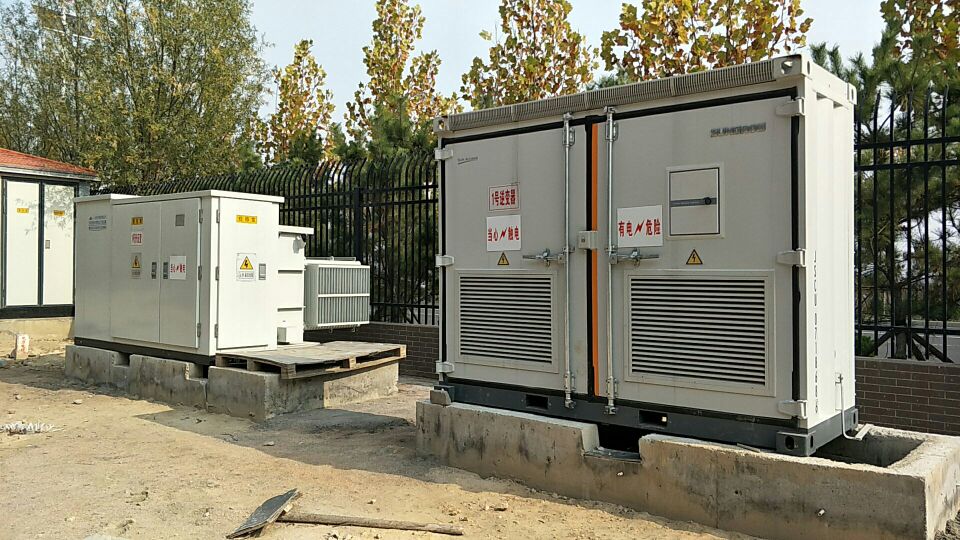

2、 阳光逆变器 3台

3、 箱变保护 3台

4、 阳光气象仪 1台

5、 高压保护4台

6、 仪表4台

7、 温控仪 4台

8、 电能质量装置 1台

9、 频率电压测控装置 1台

10、直流屏1台

11、GPS定时装置 1台
