工程概况：

　　江西泰明光伏项目奉新县跃进水库水面及周边滩涂、荒草地上，地理位置坐标为东经115°27′57”、北纬28°40′20”。主要监测设备为：汇流箱，逆变器，直流柜及升压变保护。

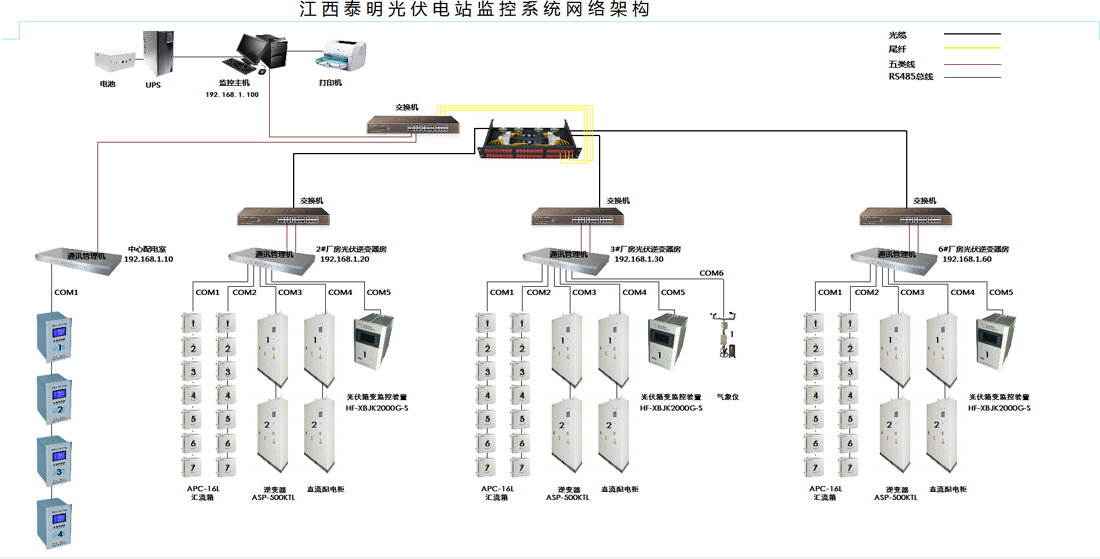

　　监控主机设置在并网值班室，1-3#厂房对应的逆变器箱变内各安装一套采集主机设备。各厂房采集设备到值班室监控主机通过光纤组网(即各厂房采集器设备独立光纤接入值班室系统设备)。

　　系统要求：

　　1、遥测功能：包括三相电压、电流、频率、功率因素、有功、无功、视在功率等电气参数。

　　2、遥信功能：开关量输入，能够直接反映外接开关状态。

　　3、遥控功能：继电器输出，能够通过控制继电器实现断路器的远程操作。

　　4、智能通信管理器将所有装置的数据集中处理后输出TCP/IP信号至监控主机。

　　5、监控主机完成对整个项目的变配电运行情况的监控管理。

　　6、所有第三方设备接进系统，须提供RS485接口、MODBUS通讯规约。

　　施工时间：

　　2016年5月6日-2016年5月14日

　　现场装置：

　　1#厂房:12台汇流箱、2台逆变器、2台直流柜、1台升压变保护

　　2#厂房:15台汇流箱、2台逆变器、2台直流柜、1台升压变保护、3台并网柜微机综合保护、3台仪表.

　　3#厂房:13台汇流箱、2台逆变器、2台直流柜、1台升压变保护

　　并网值班室:3台并网柜微机综合保护、3台仪表
