一、引言
随着我国计算机信息技术的高速发展、计算机软件应用技术的不断普及、企业信息化建设经验的不断积累和计算机信息管理系统应用水平的提高，从多年来内部信息化建设的实践中，深刻地领悟到由此而产生的企业内部采购信息、生产信息、销售信息、库存信息、财务信息等存在各为一体、互不相通的问题。这使企业难以对生产经营活动进行有效的监控和管理，形成制约企业加速发展的瓶颈，因而使企业深刻地认识到走信息集成化道路的重要性。为此，摒弃"信息孤岛"，实施信息集成化技术，实现 DCS(分布式控制系统)/MES(制造企业生产过程执行系统)/ERP(企业资源计划)三层架构，已成为企业信息化建设发展的一种必然选择。
二、设计依据
《计算机信息安全等级保护网络技术要求》GA/T387-2002;
《计算机信息安全等级保护通用技术要求》GA/T390-2002;
《远动终端通用技术条件》GB/T13729-1992;
《远动设备及系统接口(电气特性)》GB/T16435.1-1996;
《远动设备及系统传输规约》IEC-870-5-101;
《基本远动任务配套标准》DL/T634-1997;
《电子远传水表》(CJ/T224-2006);
《地区电网数据采集与监控系统通用技术条件》GB/T13730-1992;
《电力系统实时数据通信应用层协议》DL/T476-2012;
《电能计量装置技术管理规程》DL/T448-2000;
《电测量仪表装置设计技术条例》DJ9-1987;
《电测量及电能计量装置设计技术规程》SDJ9-1999;
《电子测量仪器质量检测规则》GB/T6593-1996;
《电力系统中传输电能脉冲计量配套标准》IEC-870-5-102;
《交流采样远动终端通用技术条件》DL/T630-1997;
《交流采样远动终端技术条件》DL/T630-1997;
《能源管理体系要求》GB/T23331-2009
《工业企业能源管理导则》GB/T15587-2008
《用能单位能源计量器具配备和管理通则》GB17167-2006
《节能监测技术通则》GB/T15316-2009
《综合能耗计算通则》 GB/T2589-2008
《企业节约能源计算方法》GB/T13234-2009
《能量管理系统应用程序接口标准》IEC61970
《电力系统实时数据通信应用层协议》DL476
《软件开发规范》ISO9001-2000
三、项目概况
北京双鹤药业股份有限公司位于北京朝阳区黑庄户双桥东路，是上市的国有企业。作为中国高新技术企业和通过GMP认证的制药企业，双鹤药业上市10年来已发展成为国内著名的医药集团公司。凭借其强劲的研发实力和质量保障体系，双鹤药业的产品线不断丰富，主导产品销售量保持稳步攀升，在全国输液、心脑血管和内分泌三大领域取得了领先地位。
我们对该项目的锅炉房、一君车间、综合车间、新固体车间、冻干车间、注射剂车间、果糖车间、食堂、原料、北费输液、老片剂等11个车间进行了改造;详细的改造设备及采集点清单如下：
水表改造：
| 序号 | 测量回路 | 口径 |
| 1 | 锅炉房 | DN150 |
| 2 | 10T锅炉 | DN80 |
| 3 | 20T锅炉 | DN100 |
| 4 | 一君车间 | DN100 |
| 5 | 综合车间 | DN100 |
| 6 | 新固体车间 | DN80 |
| 7 | 冻干车间 | DN80 |
| 8 | 注射剂车间 | DN150 |
| 9 | 注射剂车间 | DN50 |
| 10 | 食堂 | DN32 |
| 11 | 原料 | DN80 |
| 12 | 北费输液 | DN100 |
| 13 | 老片剂 | DN100 |
蒸汽表改造：
| 序号 | 测量回路 | 口径 |
| 1 | 10T锅炉 | DN200 |
| 2 | 20T锅炉 | DN250 |
| 3 | 一君车间 | DN80 |
| 4 | 综合车间 | DN150 |
| 5 | 新固体车间 | DN100 |
| 6 | 冻干车间 | DN100 |
| 7 | 注射剂车间 | 高压DN150 |
| 8 | 注射剂车间 | 低压DN150 |
| 9 | 原料 | DN100 |
| 10 | 北费输液 | 高压DN100 |
| 11 | 北费输液 | 低压DN80 |
| 12 | 老片剂 | DN100 |
电表改造：
| 序号 | 测量回路 | 表计 |
| 1 | 10T锅炉 | DTSU6866 |
| 2 | 20T锅炉 | DTSU6866 |
| 3 | 一君车间 | DTSU6866 |
| 4 | 综合车间 | DTSU6866 |
| 5 | 新固体车间 | DTSU6866 |
| 6 | 冻干车间 | DTSU6866 |
| 7 | 注射剂车间1 | DTSU6866 |
| 8 | 注射剂车间2 | DTSU6866 |
| 9 | 原料 | DTSU6866 |
| 10 | 北费输液 | DTSU6866 |
| 11 | 锅炉房 | DTSU6866 |
| 12 | 老片剂 | DTSU6866 |
| 13 | 污水厂 | DTSU6866 |
| 14 | 北院 | DTSU6866 |
| 15 | 经营公司 | DTSU6866 |
| 16 | 高架库 | DTSU6866 |
| 17 | 新固体2 | DTSU6866 |
共计42个采集点;

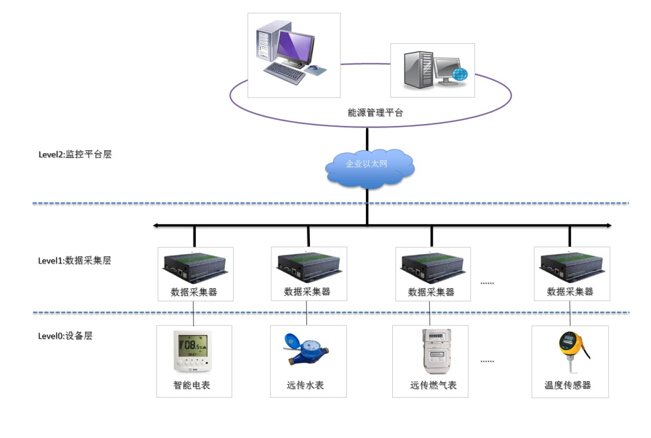

四、 系统架构
五、部分软件功能模块

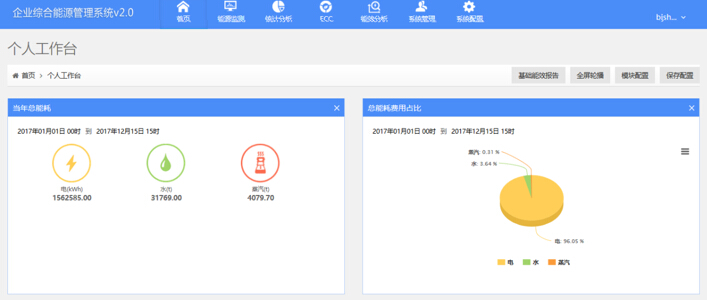

个人工作台
可快速查看企业各类型能源消耗总量和成本总量，便于最高管理者了解整体的耗能情况

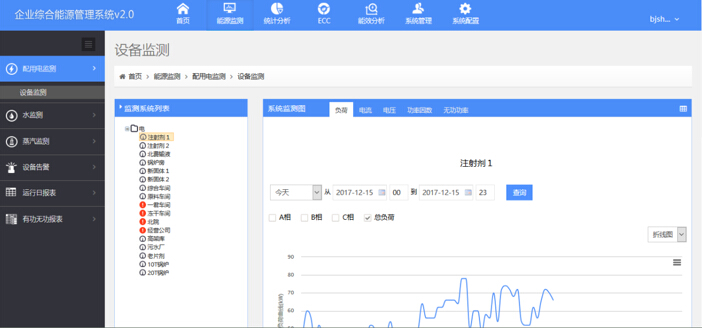

能源监测
用于监测瞬时量，如压力，温度，流量，功率，电流，电压，功率因数，液位等，并以点线图的形式将其可视化;

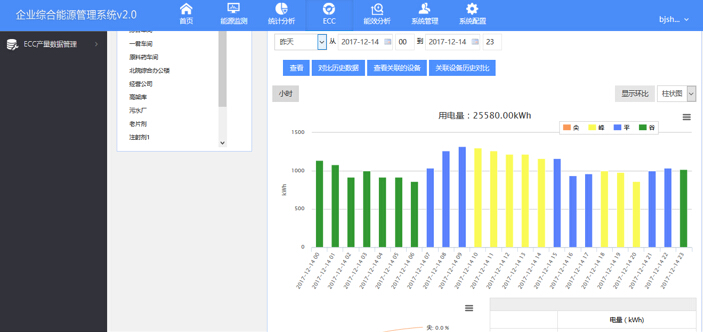

全面的数据分析、查询功能，以及查询月的环比增幅;
某个区域或部门按能耗性质的年统计或月统计，为后期部门间耗能排名、考核做数据支撑，促进节能;

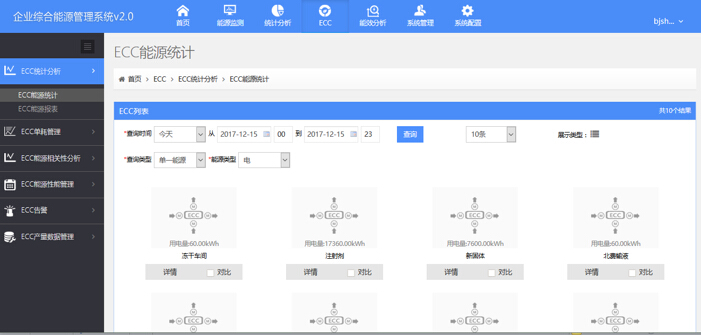

成本中心统计分析
实现单个产品的用能(单一能源和综合能源)统计及分析，俗称产品单耗;

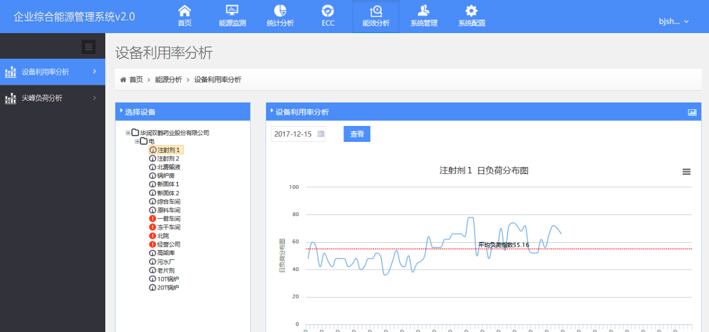

设备负荷率分析
找出设备利用率隐性问题，提高设备利用率，为企业创造高效益
设备负荷率分析
找出设备利用率隐性问题，提高设备利用率，为企业创造高效
六、效果分析
1、实现“建立指标——衡量绩效——纠正偏差”的可循环持续的能源管理方法，形成一套完善的能源管理制度。
2、实现能源管理从粗放管理向精益化管理转变，能源供需平衡;实现在线统一监测。
3、实现能源管理由事后管理向事前管理转变，编制能源供需计划，按计划组织能源生产。
4、实现能源管理由单体节能管理向系统节能管理转变，通过能源调节、优化实现能源供需平衡;
5、实现能源管理由经验化管理向科学定量化管理转变，将能源供需计划作为公司生产管理计划的一部分;
6、实现能源管理的流程控制，提高能源管理的规范性和制度化;
