东营明珠石油光伏

Date: 2021-05-13 17:58

  项目概述

  山东明珠集团有限公司集专用汽车制造、石油装备、建筑建材、房地产、金融投资、送变电工程的设计与施工六大板块为一体的综合性企业集团。

  东营明珠石油装备有限公司光伏4兆瓦项目位于山东省东营市垦利县经济开发区胜兴路东首。东营明珠石油装备有限公司是山东胜利明珠集团有限公司旗下核心企业山东明珠石油装备制造有限公司是一家集研发、生产制造、销售及服务于一体的专业石油装备产品生产型企业,公司主要从事石油、天然气及非开挖钻具等的开发生产和销售,占地面积500亩,建筑面积21万平方米,总投资10.6亿元。

  东营明珠专用汽车有限公司光伏4.5兆瓦项目位于山东省东营市垦利县经济开发区宝丰路以西。山东明珠专用汽车制造有限公司是山东胜利明珠集团有限公司旗下核心企业,国家工信部定点生产各类专用汽车的大型汽车制造企业,项目总投资10亿元,公司注册资金1亿元,占地234亩,年生产专用车能力10000台(辆)。 该公司是集研发、制造、销售、服务于一体的专用车企业,引进先进的冷藏车生产技术和工艺设备,生产国际上最为先进的第五代全封闭聚氨酯板块粘结结构的冷藏、保温汽车。

  系统方案

东营明珠石油光伏

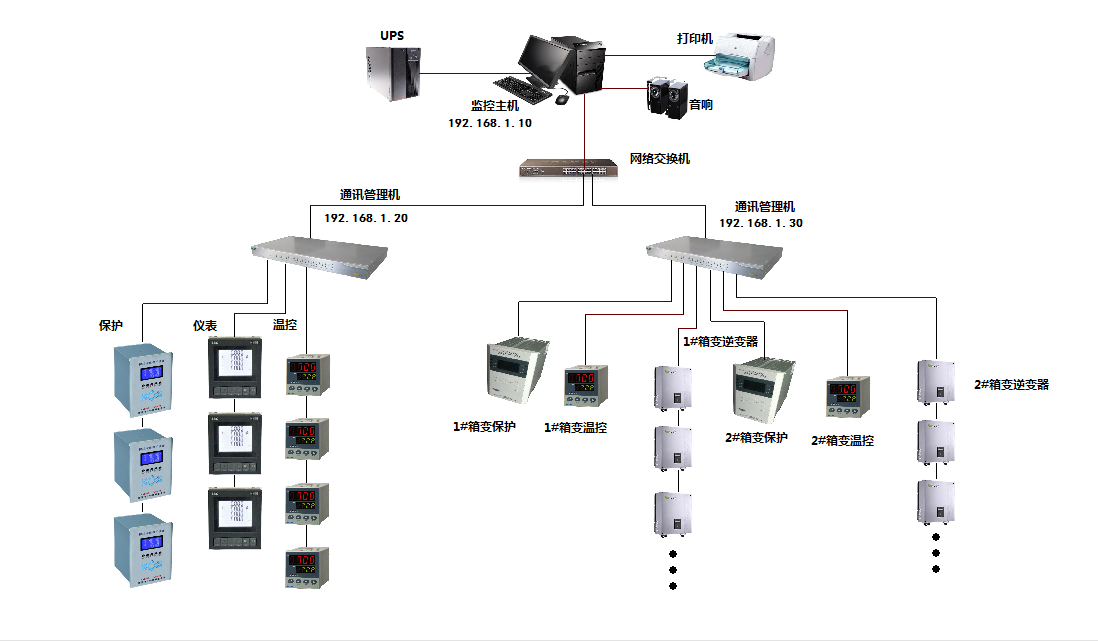

  该项目光伏监控系统按结构可分为三层,控制层、通讯层和设备层。

  控制层包括:监控计算机、打印机等管理设备。

  通讯层包括:通讯采集服务器、网络交换机及相关网络附件。

  设备层也叫现场层包括:智能仪表、综合保护测控装置、箱变保护测控装置、电能质量、防孤岛装置、频率测控装置等带有数字通讯接口的需要数据上传后台计算机进行远程监测或控制的设备。

  监测区域包含监控室、高压室、升压变、逆变器、气象仪、汇流箱、SVG无功补偿等组成。

  由于子设备距离监控室距离远,组网采用光纤环网模式。智能装置通过RS485总线连接,通过光纤接入通讯管理机,通讯管理机通过光纤接入监控室的工业级网络交换机,再由网络交换机接入监控后台。系统通过TCP/IP端口,通过远动装置实现数据上传调度主站,实时监控下端设备使用状况。

  系统功能东营明珠石油光伏2
东营明珠石油光伏3

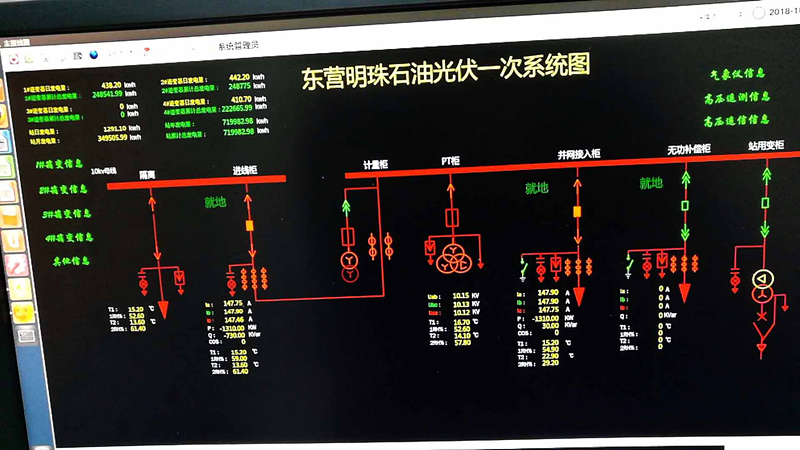

1.系统一次图,可以直观的显示智能设备的动态数据:智能电力测控设备的遥测数据和遥信状态信息,逆变器的发电量信息等各项参数,并可实现实时报警,统计告警、故障信息。
东营明珠石油光伏4

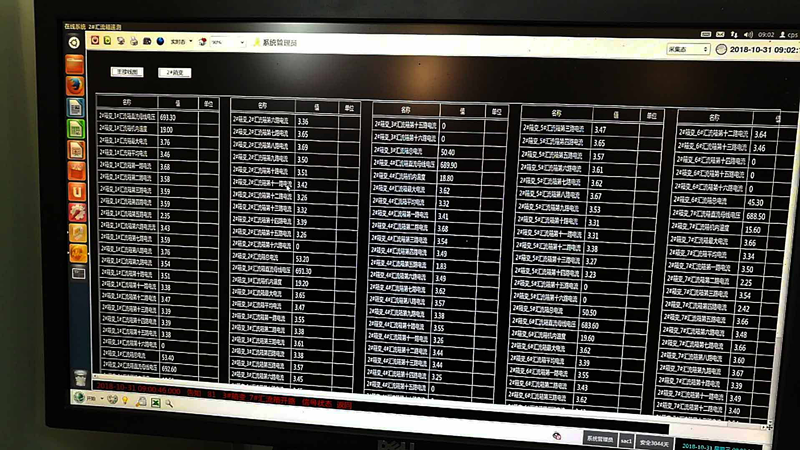

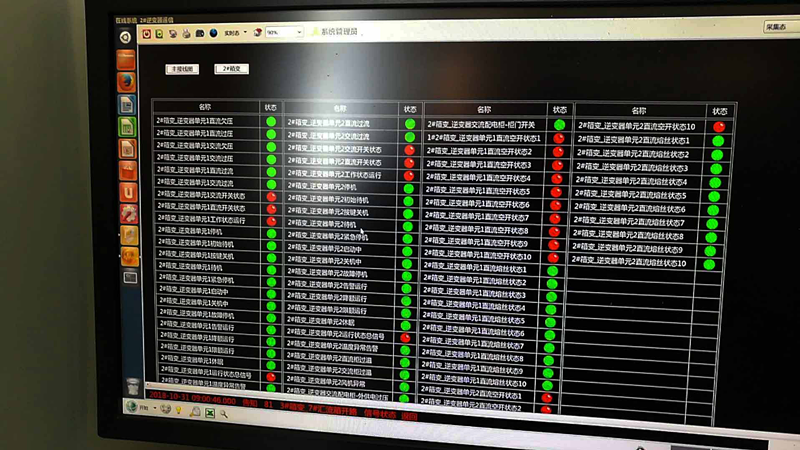

2.报表信息,直观显示电能质量装置参数、频率测控装置参数、防孤岛装置参数、综合保护测控装置参数、箱变测控装置参数、逆变器参数、汇流箱参数、气象仪参数、SVG参数等信息。
现场环境
东营明珠石油光伏5

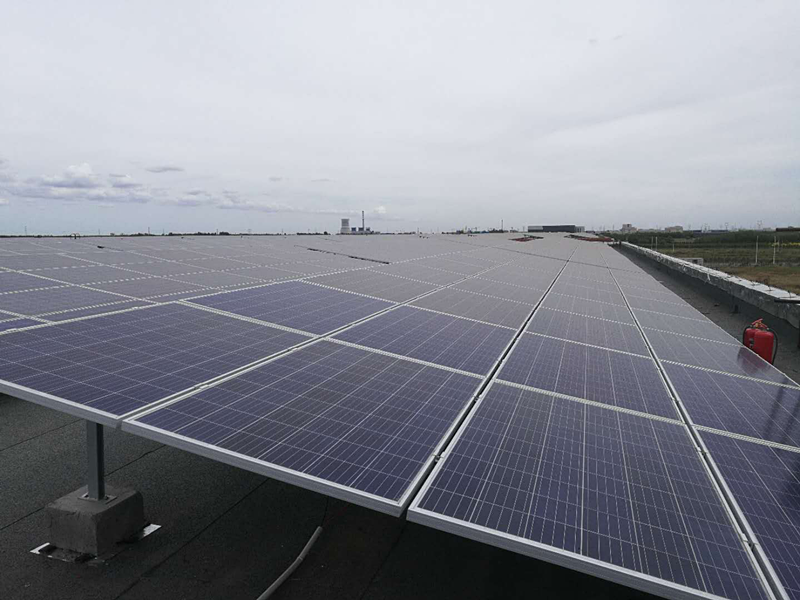

 屋顶光伏设备
东营明珠石油光伏6

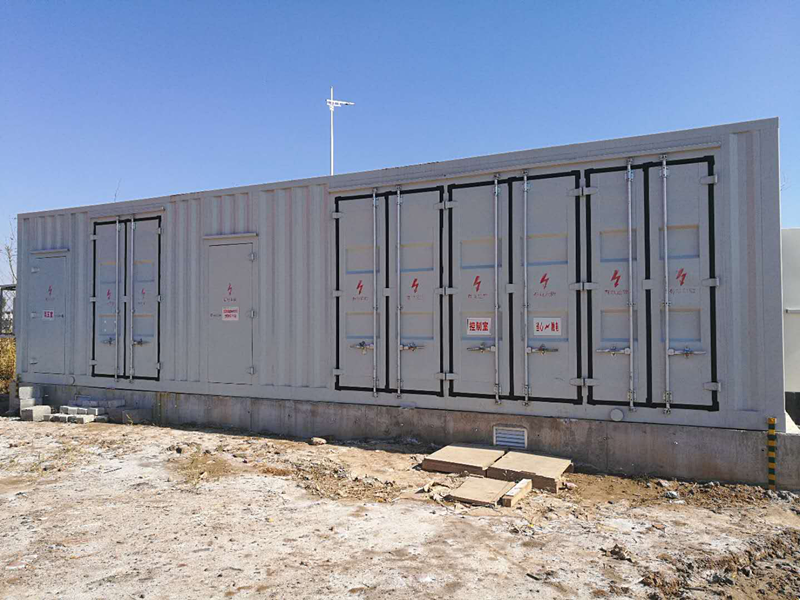

监控室
东营明珠石油光伏

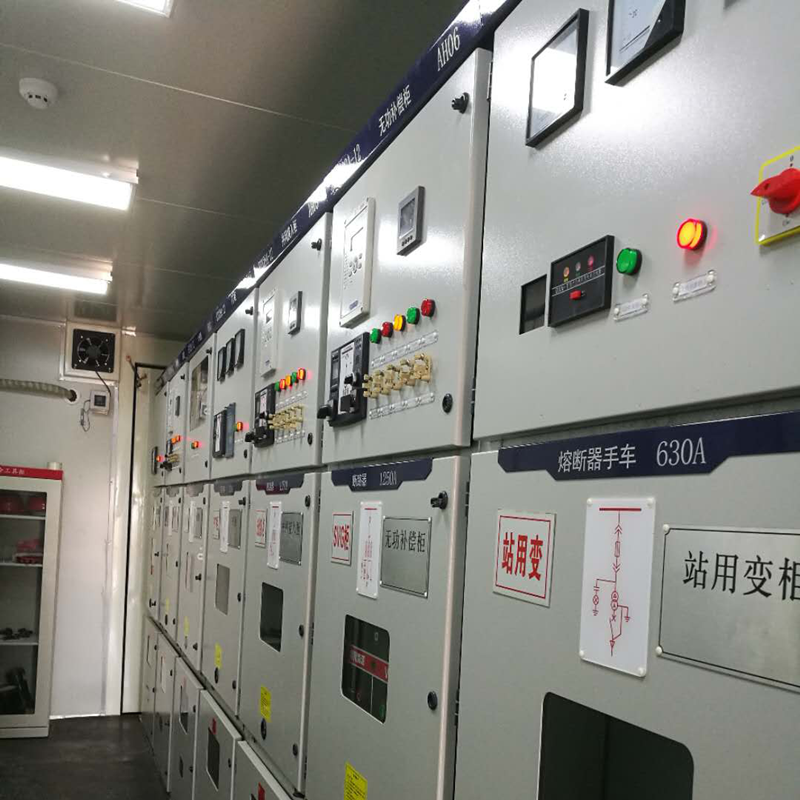

  配电室

  设计依据

  《计算机信息安全等级保护网络技术要求》GA/T387-2002;

  《计算机信息安全等级保护通用技术要求》GA/T390-2002;

  《远动终端通用技术条件》GB/T13729-1992;

  《远动设备及系统接口(电气特性)》GB/T16435.1-1996;

  《远动设备及系统传输规约》IEC-870-5-101;

  《基本远动任务配套标准》DL/T634-1997;

  《地区电网数据采集与监控系统通用技术条件》GB/T13730-1992;

  《电力系统实时数据通信应用层协议》DL/T476-2012;

  《电能计量装置技术管理规程》DL/T448-2000;

  《电测量仪表装置设计技术条例》DJ9-1987;

  《电测量及电能计量装置设计技术规程》SDJ9-1999;

  《电子测量仪器质量检测规则》GB/T6593-1996;

  《电力系统中传输电能脉冲计量配套标准》IEC-870-5-102;

  《交流采样远动终端通用技术条件》DL/T630-1997;

  《交流采样远动终端技术条件》DL/T630-1997;

  《光伏发电站接入电力系统技术规定》GB/T19964-2012

  《光伏发电站接入电力系统技术规范》GB/T50866-2013

  《光伏系统性能检测、测量、数据交换与分析》GB/T20513-2006

  《光伏系统并网技术要求》GB/T19939-2005

  《光伏发电系统接入配电网技术规定》GB/T29319-2012

  《光伏建设一体化系统运行与维护规范》JGJ/T264-2012

  《光伏建设一体化系统运行与维护规范》JGJ/T264-2012

  《光伏发电站无功补偿技术规范》GB/T29321-2012

  《软件开发规范》ISO9001-2000
