项目简介

　　无锡佳测科技有限公司于2013年4月承接了江西宜春明月山机场配电监控系统项目。系统采用JACE-900型电力监控系统，完成对机场变电所内高低压设备的运行状态的监控与管理。

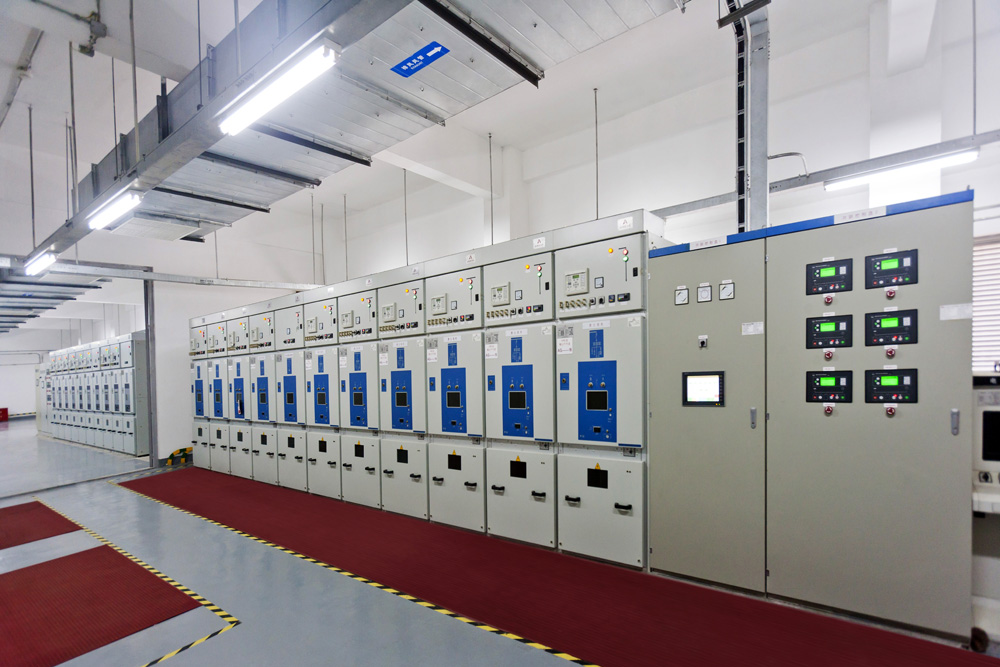

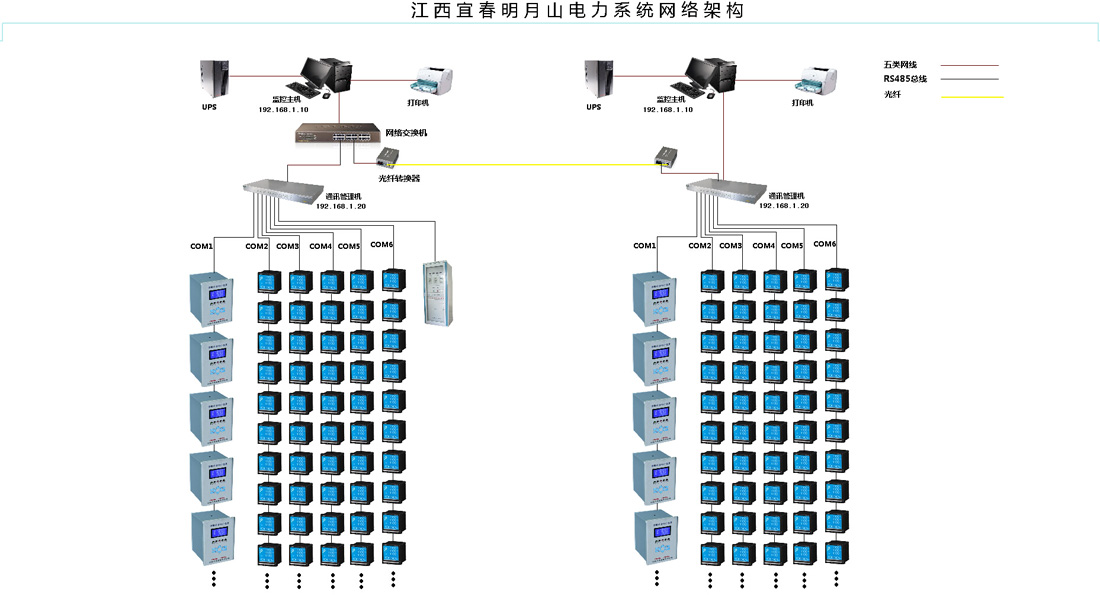

　　本项目为民航新建项目，主要包括航站楼和航管楼，实时监控中心变电所和航站楼变电所。整个系统采用分布式结构，中心变电所有15面高压柜，共12个回路;1#-11#低压柜11面，共49回路，还包括一个模拟屏和一个直流屏。航站楼有7个高压环网柜，两台变压器。主监控室位于中心变电所，航站楼可独立监控，通过系统数据转发功能实现主监控室查看航站楼的设备运行状况。中心变电所和航站楼变电所的仪表均通过屏蔽双绞线连接至位于各变电所的通讯管理机。两个变电所的通讯设备通过光纤组网。

　　系统实现主要功能

　　1.两个配电室内全部回路的远程电参量，可在一次图画面内显示实时数据。

　　2.实现电参量遥测报表查询功能。

　　3.可对每个回路的实时运行状态进行检测，具有报警、故障报警及声光报警功能。

　　4.实现中心变配电所的数据转发，并在模拟屏上实时显示回路的带电情况。

　　5.通过网络数据库的转发实现航站楼系统在中心变电所的远程查看。

　　施工时间

　　2013年4月5号—2013年5月10号

　　现场装置

　　高压微机保护：JACE-951 15台。

　　仪表：JACE9604E 68台;JACE9603I 98台;JACE9603U 99台。

　　直流屏：GZDW30 1台。
