项目概况:

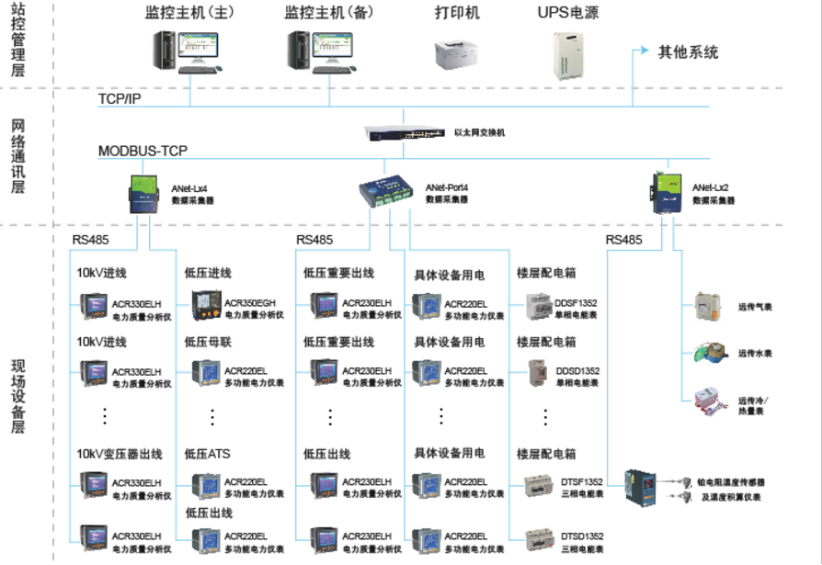

医院现有三个院区,开放床位650张。主院区位于光明路51号,建筑面积28406平方米。西院区位于文化东路42号,建筑面积5000平方米,是眼耳鼻喉专科医院及职业病防治院的所在地。南院区位于宝泉路5号,建筑面积8641平方米。设立行政科室19个,医技科室10个,临床科室22个,公共卫生科室7个。 系统分为一主一备,采用分层分布式结构,分三层:站控管理层、网络通讯层和现场设备层。西院区和南院区分别将采集到数据通过无线模块上传至主院区监控主机,监控主机通过采集到的信息对水、电、气进行一个综合的管理与监测。
系统要求:
1、遥测功能:包括三相电压、电流、频率、功率因素、有功、无功、视在功率等电气参数。
2、遥信功能:开关量输入,能够直接反映外接开关状态。
3、遥控功能:继电器输出,能够通过控制继电器实现断路器的远程操作。
4、智能通信管理器将所有装置的数据集中处理后输出TCP/IP信号至监控主机。
5、监测用水量,对冷、热水的集中控制与分配。
6、对用气情况的一个统计及监测。
7、监控主机完成对整个项目的水、电、气运行情况的监控管理。
8、所有第三方设备接进系统,须提供RS485接口、MODBUS通讯规约。
9、提供灵活的报表生成工具,根据运行要求自动生成各种报表。
10、重要报警信息,如事故报警、保护动作等随时弹出文字限时、即时打印、并语音通知。
施工时间:
2015年3月9日-2015年4月3日
现场装置:
GPRS-DTU设备: 厦门才茂DTU 2台
智能气表: RS485-MODBUS\645远传燃气表 6台
智能水表:北京慧怡DN15-300远传水表 16台
多功能仪表: JCG9604E 90台
单项导轨表: DDSF1352 27台
三相导轨表: DTSD1352 35台
