江西富隆城
江西富隆城

  工程概况:

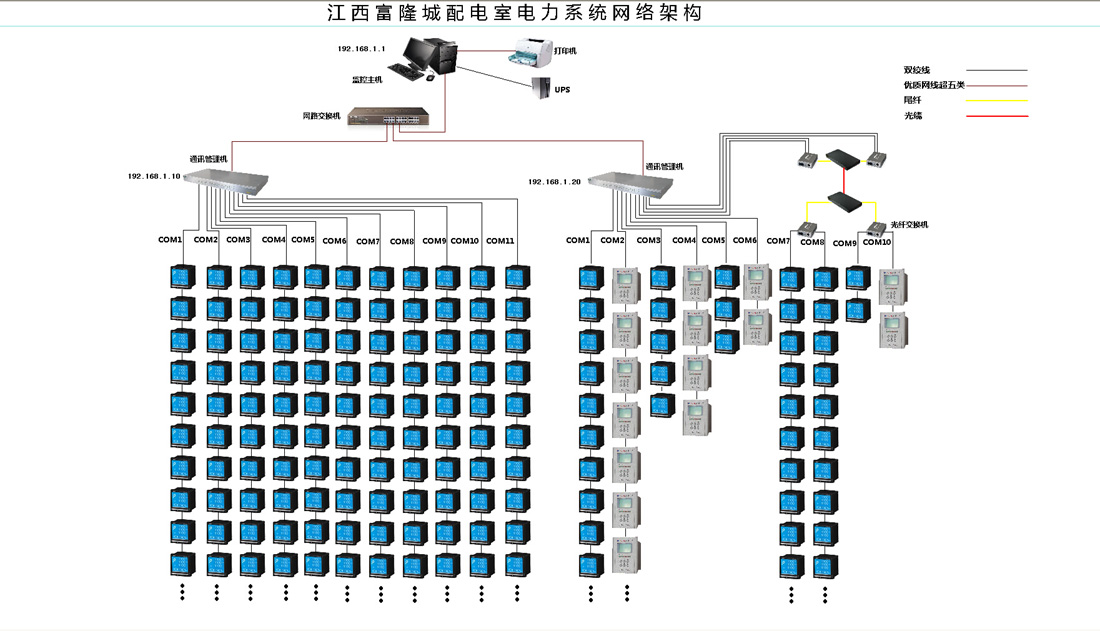

  富隆城项目(即富隆国际中心)由江西富隆城投资发展有限公司投资开发高端甲级写字楼物业,占地8387㎡,总建筑面积78202.5㎡,其中地上建筑面积60075.3㎡,地下建筑面积18127.2㎡。地上35层,地下2层,建筑高度154.05米(顶部高度161.85米),是及办公、会议、金融为一体的超高层高端甲级写字楼。配电室有3处分布,分别为27层办公楼配电间、银行用电10KV配电间、福隆国际10KV配电间。监控室主机安置在福隆国际10KV配电室内。其中27层配电室因距离远,到监控室的通讯通过光纤连接至监控室内。其余两个配电室则通过以太网线连接至监控室。系统采用分层分布式结构,分三层:主控层、通讯管理层和现场控制层。一共20个回路。高压柜52面,低压柜30面。

  系统要求:

  1、遥测功能:包括三相电压、电流、频率、功率因素、有功、无功、视在功率等电气参数。

  2、遥信功能:开关量输入,能够直接反映外接开关状态。

  3、遥控功能:继电器输出,能够通过控制继电器实现断路器的远程操作。

  4、智能通信管理器将所有装置的数据集中处理后输出TCP/IP信号至监控主机。

  5、监控主机完成对整个项目的变配电运行情况的监控管理。

  6、所有第三方设备接进系统,须提供RS485接口、MODBUS通讯规约。

  施工时间:

  2016年3月22日-2016年4月7日

  现场装置:

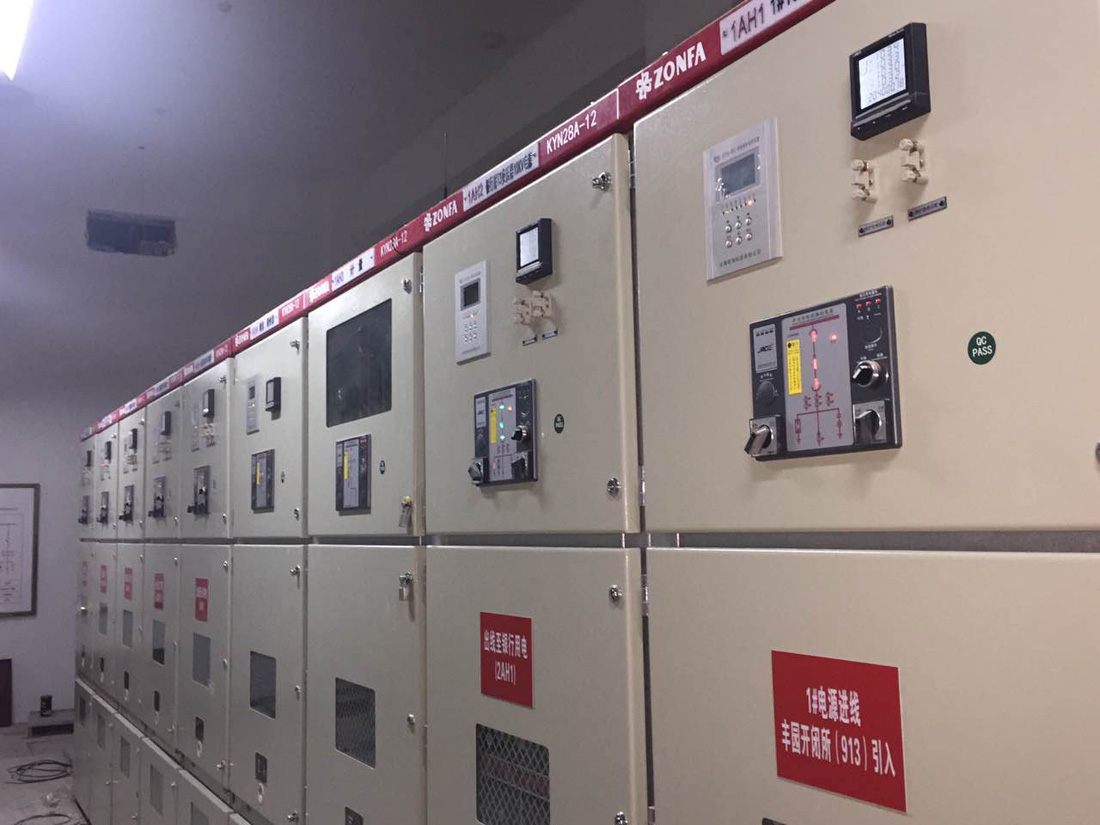

  高压线路综合保护: JACE-951 8台,JACE-952 16台,JACE-953 14台,JACE 955 14台

  多功能仪表: JCG9604E 182台
