项目概况：

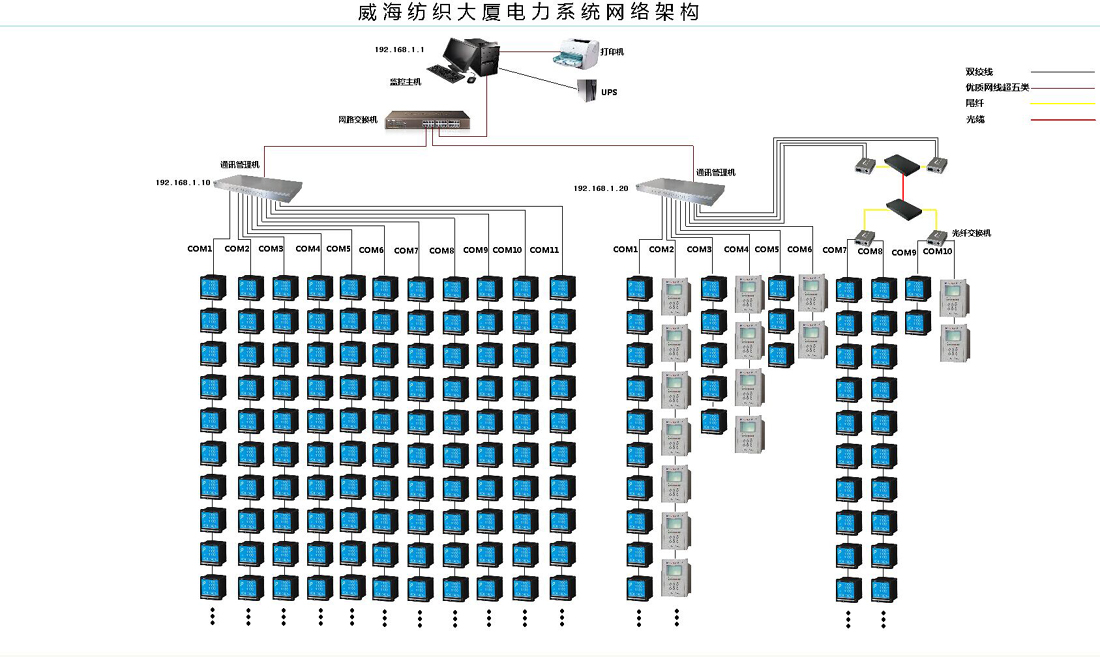

　　威海纺织大厦位于山东省威海市世昌大道16号，主楼分为地上12层，地下2层，总面积5000多平方，公司主营纺织、服装出口等业务，配电室位于地下一层，分为高、低压两个配电室，其中高压柜20面，低压柜33面。系统采用分层分布式结构，分三层：监控管理层、网络通讯层和现场设备层。监控主机通过链接各通讯管理机对各柜内仪表及楼层仪表进行监测，以实时监控、了解各回路用电状况。

　　系统要求：

　　1、遥测功能：包括三相电压、电流、频率、功率因素、有功、无功、视在功率等电气参数。

　　2、遥信功能：开关量输入，能够直接反映外接开关状态。

　　3、遥控功能：继电器输出，能够通过控制继电器实现断路器的远程操作。

　　4、智能通信管理器将所有装置的数据集中处理后输出TCP/IP信号至监控主机。

　　5、智能控制综合保护装置对线路的通断保护。

　　6、所有第三方设备接进系统，须提供RS485接口、MODBUS通讯规约。

　　7、提供灵活的报表生成工具，根据运行要求自动生成各种报表。

　　8、重要报警信息，如事故报警、保护动作等随时弹出文字限时、即时打印、并语音通知。

　　施工时间：

　　2015年7月14日-2015年8月20日

　　现场装置：

　　多功能仪表： JCG9604E 375台

　　微机综合保护装置： JACE-952 15台
