项目介绍：

　　该项目位于武汉黄陂区凌空北路18号，产业园占地600亩。监测区域包含中心配电所、A2变电所、A4变电所、A5变电所、A6变电所、A7变电所、生产试验中心变电所7个区域。

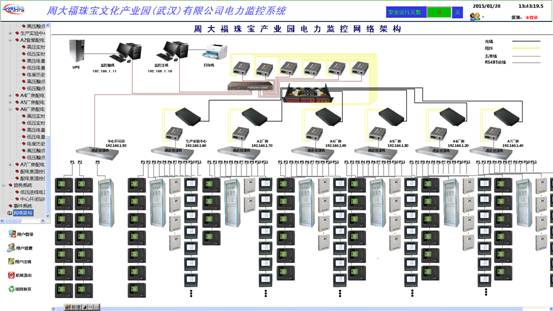

　　由于7个子站距离监控室距离远，组网采用光纤组网模式。智能装置通过RS485总线连接，接入通讯管理机。通讯管理机通过光纤接入监控室的工业级网络交换机。再由网络交换机接入监控后台。

　　实现功能：

　　遥测:实现各个中低压回路电量参数、保护报警参数、直流屏实时电流电压参数的上传和处理。

　　遥信：实现各个回路当前各种开关状态的上传，并通过后台计算机与配电值班室马赛克模拟屏组网，通过遥信数据实时更新模拟屏状态。

　　遥控:中低压回路实现远程操控操作，可在值班室进行远程开关分合闸，系统具备操作权限检查和操作记录功能。

　　共享：系统通过TCP/IP端口，实现数据共享，使各个系统完美集成。

　　施工时间：

　　2014.10.15-2014.11.17

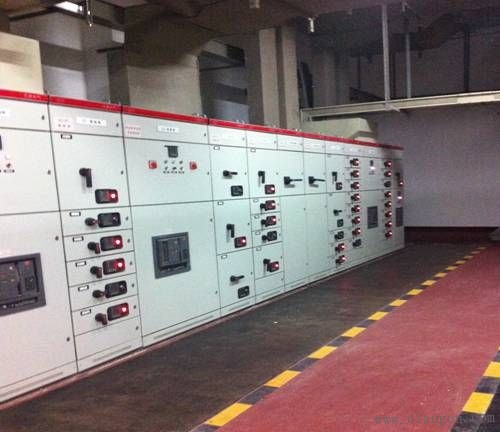

　　现场装置：

　　微机综合保护：JACE-951 21台 ，JACE-957 23台

　　仪表：JCG9604E 432台，JCG9603U 284台，JCG9603I 264台

　　直流屏： GZDW-220V/40AH 7台
