  项目简介:

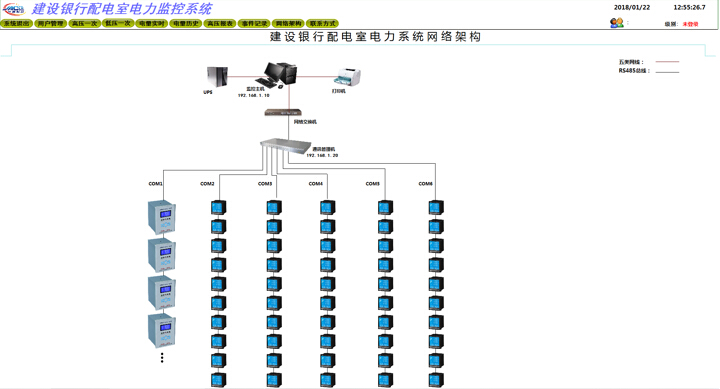

  中国建设银行威海分行位于山东省威海市世昌大道19号,主楼分为地上8层,地下1层,总面积3000多平方,是一家股份制商业银行,为客户提供全面的商业银行产品与服务。主要经营领域包括公司银行业务、个人银行业务和资金业务,多种产品和服务。配电室位于地上二层,地下一层,分为高压一个配电室,低压三个配电室,其中高压柜9面,低压柜17面。系统采用分层分布式结构,分三层:监控管理层、网络通讯层和现场设备层。监控主机通过链接各通讯管理机对各柜内仪表及楼层仪表进行监测,以实时监控、了解各回路用电状况。

  系统要求:

  1、遥测功能:包括三相电压、电流、频率、功率因素、有功、无功、视在功率等电气参数。

  2、遥信功能:开关量输入,能够直接反映外接开关状态。

  3、遥控功能:继电器输出,能够通过控制继电器实现断路器的远程操作。

  4、智能通信管理器将所有装置的数据集中处理后输出TCP/IP信号至监控主机。

  5、智能控制综合保护装置对线路的通断保护。

  6、所有第三方设备接进系统,须提供RS485接口、MODBUS通讯规约。

  7、提供灵活的报表生成工具,根据运行要求自动生成各种报表。

  8、重要报警信息,如事故报警、保护动作等随时弹出文字限时、即时打印、并语音通知。

  施工时间:

  2018年1月08日-2018年1月15日

  现场装置:

  多功能仪表: JCG9604E 78台

  微机综合保护装置: JACE-9611 2台,JACE-9621 2台
