　　JCG9000系列智能操控装置是根据当前中压系统开关柜技术发展而研发设计的一种新型模块化、智能型操作测量显示装置。产品集主回路模拟图动态指示、带电显示及闭锁、验电功能、温湿度数字实时显示、自动加热除湿控制、自动排风降温控制、断路器分/合闸状态指示、接地开关分/合指示、手车位置指示、智能防误语音提示、人体感应报警提示、回路电量参数测量及母排温度测量显示、故障记录、时钟指示、手自动储能、远程就地切换、分合闸操作等多功能于一体。

　　JCG9000系列智能操控装置装置以一体化布局配套于开关柜上，大大简化了开关柜的结构设计，美化了开关柜的布局，完善了开关状态的指示功能和安全性能。该装置可用于3-35KV户内的开关柜上，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜;产品完全符合IEC255-22标准。

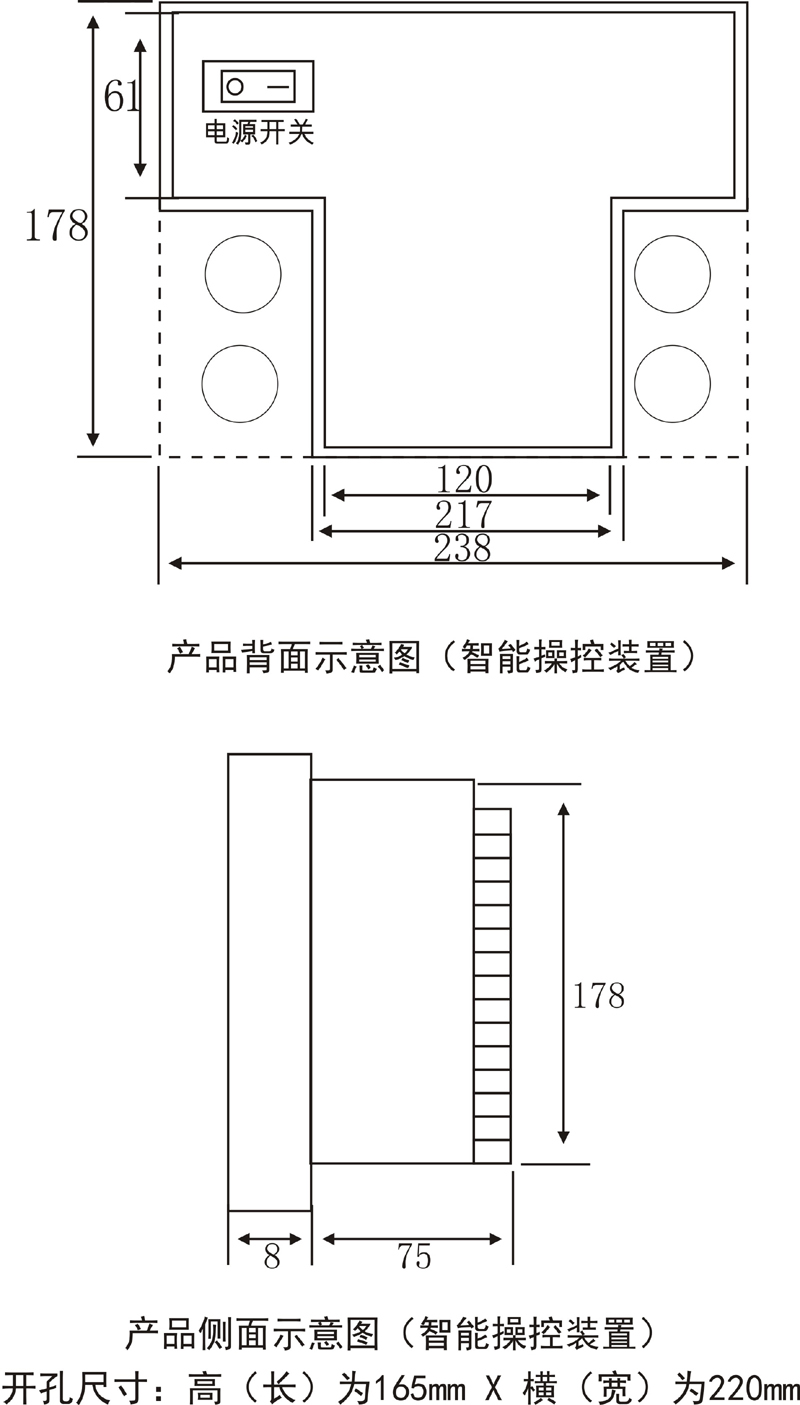

智能操控装置

一次模拟图：

根据用户的一次方案图、电压等级(35KV为黄色、10KV为绛红色、6KV为蓝色、3KV为绿色)制作面膜，将断点部分(如断路器、手车位置、接地刀、弹簧储能等)用动态指示模块表示，构成实时动态指示，从而带给操作者更清晰，直观、准确的状态信息。

如：a、断路器分闸/合闸指示

b、预分/预合闪烁指示

c、接地刀闸指示

d、弹簧储能指示

e、工作/试验位置指示

f 、隔离刀分/合指示

语音提示：

a、断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”

b、接地刀合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地刀”

c、断路器合闸状态，接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器和接地刀”

d、当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”(带人体感应产品有此功能)

操作功能：

a、分/合闸操作 b、手储/自储操作

c、远方/就地操作 d、柜内照明操作

带电显示功能：

a、LED启辉电压(KV)：额定电压 *(0.15～0.65)

b、闭锁启控电压(KV)：额定电压 * 0.65以上

c、当三相同时不带电时，闭锁灯解除灯亮，启动电磁锁动作

温湿度数字控制功能：

2路温湿度传感器输入，可显示现场的温湿度数值，并且用户可根据需要自行设置加热/除湿/降温的上下限，来控制加热/除湿/降温

输出负载，当环境温度≥50度时，无条件停止加热，防止过热损伤;加热/除湿/降温输出负载断线或损坏时，有断线报警输出功能。

柜内交直流电源自动切换：

工作电源为双电源自动切换，直流供电断开时，交流电源及时工作，保证在设备检修停电时，装置部分功能仍然工作，如：柜内照明、温湿度控制、语音提示、闭锁解除功能等。(注：此功能只有JCG9600以上产品有)

触头、电缆搭接头测温功能：

可在线测量触头，电缆搭接头温度，量程：-20℃～150℃, 精度：+ 2℃(注：此功能只有JCG9700产品有)

人体感应探头：

当有人站在柜前停留时，自动启动柜内照明，液晶屏背光亮，送电时带有语音提示，操作者离开后，自动停止。

测量功能：

监测三相电流、电压、有功功率、无功功率、频率，精度0.5级。

通讯功能：

RS485接口具备远方通讯功能。

模拟量输出功能：

可编程变送输出4-20mA使其具备与DCS控制系统接口功能。
