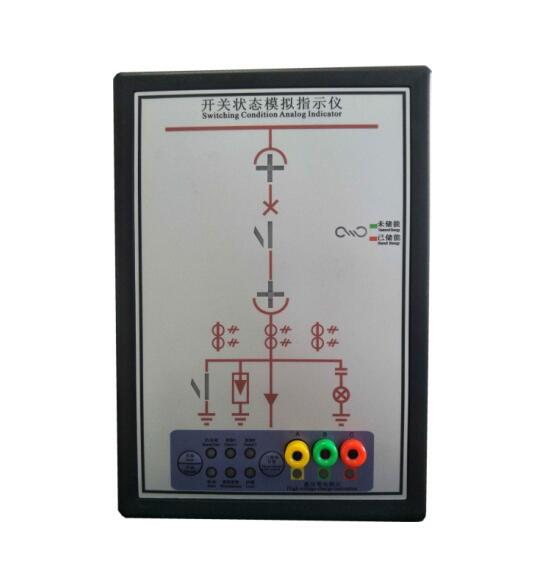

JCG9000系列开光状态指示仪内部采用数字电路，具有一次动态模拟图功能、高压带电显示及闭锁、智能数显温湿度控制、语音防误提示功能、带RS485通讯接口、负载断线报警等功能。此产品使用阻燃塑料绝缘壳体，安装位置灵活，体积小巧。
开关状态指示仪
使用环境：温度-10℃～50℃，湿度≤95%RH 无凝露
存储环境：温度-40℃～80℃，湿度≤95%RH 无凝露
抗电强度：外壳与端子之间≥AC2000V
绝缘性能：外壳与端子之间≥100MΩ
工作电源：DC110/220V、AC220V（由用户订货时选择）
工作功率：＜1VA
隔离开关指示
常态时，“ V ”行数码管绿色模拟发光
闭合时，“ V ”形数码管红色模拟发光
断路器状态指示
断路器合闸时，“ V ”形数码管红色模拟发光
断路器分闸时，“ V ”形数码管绿色模拟发光
工作/试验 位置指示
工作位置闭合时，“ + ”形数码管红色垂直模拟发光
试验位置闭合时，“ + ”形数码管绿色水平模拟发光
当产品断电时，红、绿均不发光，指示处于断电状态
接地闸刀位置指示
闭合时，“ V ”形数码管红色模拟发光，表示接地刀处于合闸位置
断开时，“ V ”形数码管绿色模拟发光，表示接地刀处于分闸位置
弹簧储能指示
储能符号亮红灯，表示已储能（输入结点闭合）
储能符号亮绿灯，表示未储能（输入结点断开）
注意：
1. 以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点。
2. 无电状态所有发光指示均不发光。
3. 高压试验时，必须把该装置所有端子拔出，以免烧坏仪器。
4. 带电传感器我公司可配套供应，如用户自备JCG系列传感器，其输出短路电流必须达到220μA+10%
使用方法：

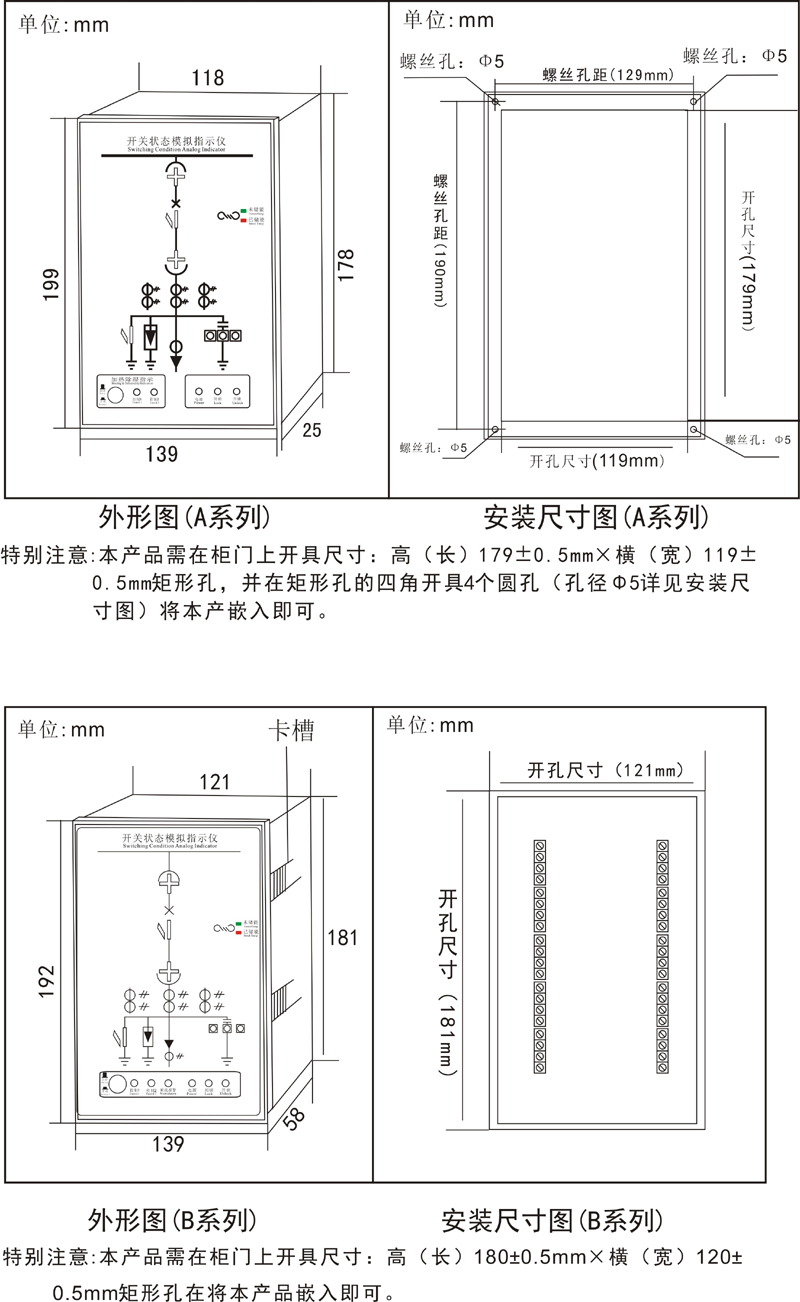

1. 产品必须按我公司产品的背面接线图严格接线，线接好后并校对准确方可通电。
2. 将各开关量输入端与公共端短路一下，观察对应功能的指示灯是否正常发光或熄灭。
